磷渣加氣混凝土砌塊生產技術
閱讀次數：8716 發布時間：2020-10-06 來源： 工業固廢網
一、技術名稱
磷渣加氣混凝土砌塊生產技術
二、技術簡介
1.工藝技術路線圖

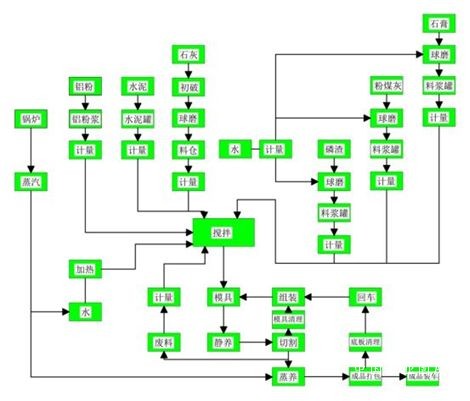

圖1 工藝技術路線圖
2.主要技術參數
主要生產B06級強度級別達到A3.5以及B07級強度級別達到A5.0的蒸壓加氣混凝土砌塊，技術指標滿足《GB11968-2006 蒸壓加氣混凝土砌塊》的要求，產品的放射性指標(磷渣的Ira=0.775,Ir=0.547；磷渣加氣混凝土的Ira=0.19,Ir=0.15，均小于1.0)滿足國家標準GB6566-2001《建筑材料放射性核素限量》的技術要求。砌塊容重控制在500-700kg/m3，抗壓強度3.5-5.0MPa，導熱系數0.13W/(m·K)，干燥收縮值≤0.5mm/m，隔音性能為42-60dB，防火性能為一級，用于各種工業、民用建筑墻體、結構填充及屋面隔熱保溫的優質墻體材料。
三、技術創新點
1.對磷渣粉的化學組成、微觀結構、活性等進行了系統研究，并對磷渣粉產品進行標準化限定，明確其技術指標。
2.國內外首次以磷渣為主要材料制備蒸壓加氣混凝土砌塊。
3.通過堿激發技術激發其活性，取代部分膠凝材料，磷渣摻量達40%以上等為主要特點的制備技術為國內外首創。
4.國內外首次應用磷渣加氣混凝土砌塊配合專用砂漿的墻體自保溫體系，滿足貴州夏熱冬冷地區節能要求。
四、效益分析
1.經濟效益
主要是混凝土、墻體材料以及砂漿材料中進行磷渣廢渣的利用，僅貴州中建建筑科研設計院有限公司建設的產業基地每年就可消納磷渣約十五萬噸左右，約占貴州省全年黃磷企業磷渣排放量的10%左右。若按目前貴州省2013年全年商品混凝土產量2300萬立方計算，年消耗磷渣約90萬噸左右，可節約同等質量水泥，降低了水泥工業的碳排放量90萬噸。
2.社會效益及環境效益
將磷渣制成磷渣加氣混凝土制品，拓寬了磷渣的廢物利用途徑，進一步減輕了企業負擔和環境壓力。磷渣加氣混凝土制品是一種優異的建筑節能墻體材料，與普通加氣混凝土相比，因不需要蒸養所以還具有節約能源的特點，社會效益和環境效益顯著。
上一篇：污泥協同工業固廢焙燒陶粒技術
